Rufeinheiten

RE-NS

Hersteller: hospicall

Design: Passend zu Designrahmen mit 55 mm Stichmaß
Anwendungsbereich: Rufeinrichtungen für Patienten
Artikelnummer: HP70565
Bezeichnung neu: Rufeinheit RE-NS
Kurzbeschreibung neu: RE-NS
Bezeichnung alt: Rufeinheit mit Nebensteckkontakt (Modular 8P8C) optional mit Sprachkommunikation
Kurzbeschreibung alt: RE-NS
Kompatibel zu: Rufsystem P7
Zum Anschluss an: Zimmerbus

Jedem Bett muss eine Einrichtung zur Rufauslösung zugeordnet sein, die vom Patienten bequem und sicher erreichbar ist. Die Geräte von hospicall erfüllen nicht nur diese Anforderung der DIN VDE 0834-1, sondern berücksichtigen neben der intuitiven Bedienung durch die Patienten/Bewohner auch die Belange des Pflegedienstes bzw. der Haustechnik. Die hospicall Rufeinheiten passen in Standard-UP-Einbaudosen nach DIN 49073 und zu vielen Schalterprogrammen.

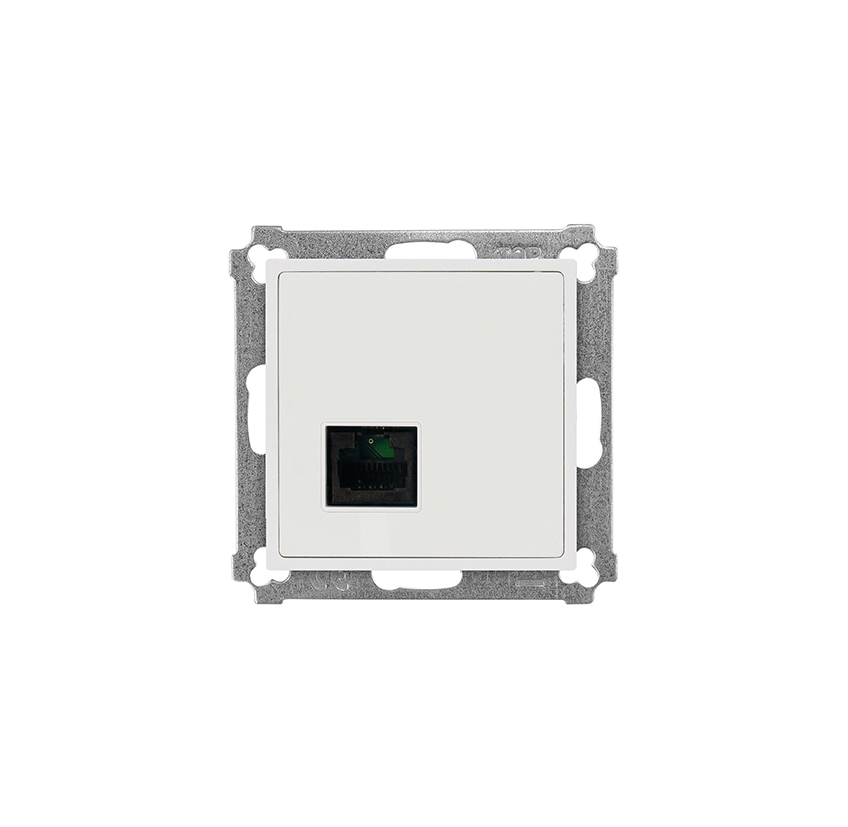

Rufeinheiten RE-NSmit Nebensteckkontakt (Modular 8P8C) optional mit Sprachkommunikation

Artikelnummer: HP70565

sind die sicheren Rufeinrichtungen im Patienten-/Bewohnerumfeld und verfügen über eine leicht zu reinigende antibakterielle Folientastatur sowie einen Nebensteckkontakt zum Anschluss von Handgeräten mit optionaler Steuerung von bis zu zwei Lichtquellen sowie Sprachoption über einen anschließbaren Lautsprecher für freies Sprechen am Bett oder diskretes Sprechen über ein entsprechendes Patientenhandgerät. Der Systemanschluss erfolgt über den Zimmerbus und die Funktionsüberwachung durch das übergeordnete Modul oder Terminal

Lieferumfang:

  • Abdeckplatte alpinweiß, antibakteriell
Rufeinheitenmit Nebensteckkontakt (Modular 8P8C) optional mit Sprachkommunikation

Funktionen:

  • Einfache Montage und Installation am Zimmerbus durch farbig gekennzeichnete Schraub-Steck-Klemmen sowie rastende Montage der Zentralplatte auf der Einbaueinheit
  • Hygienische, leicht zu reinigende antibakterielle Oberfläche
  • Nebensteckkontakt (NS); darüber Steuerung von bis zu zwei Lichtquellen in Verbindung mit entsprechenden Handgeräten
  • Anschlussmöglichkeit zur Steuerung von bis zu zwei Lichtquellen über Stromstoßrelais
  • Sprachkommunikation im entsprechenden Systemumfeld über Mikrofon und optional anschließbare Lautsprechereinheit für freies Sprechen am Bett oder diskretes Sprechen über ein entsprechendes Patientenhandgerät
Rufeinheitenmit Nebensteckkontakt (Modular 8P8C) optional mit Sprachkommunikation

Technische Daten im Überblick:

Zum Anschluss an: Zimmerbus

Mechanische Daten:

Breite: 71 mm

Höhe: 71 mm

Tiefe: 45 mm

Aufbauhöhe: 15 mm

Material: ABS, PC

Design: Passend zu Designrahmen mit 55 mm Stichmaß

Farbe: weiß, ähnlich RAL 9010

Gewicht Netto: 46 g

Zertifizierung: CE, REACH, RoHS

Zum Anschluss an: ZB

Elektrische Daten:

System: Rufsystem P7

Schutzklasse: IPx2

Betriebsspannung: 12 V DC

Stromaufnahme aktiv: 48 mA

Stromaufnahme passiv: 4.8 mA

Umgebungsbedingungen:

Die DIN VDE 0834 stellt für viele Komponenten der Rufanlage Mindestanforderungen an die Resilienz gegen schädliche Umweltbedingungen. Diese werden durch die hospicall Produkte erfüllt oder übertroffen, sofern die Produkte so eingesetzt werden wie es in der Beschreibung angegeben wird.

Betriebstemperatur Min: 5 °C

Betriebstemperatur Max: 40 °C

Luftfeuchtigkeit Max: 85 %

Reinigungshinweise:

Zertifizierung: CE, REACH, RoHS


Download Reinigungshinweise:



Elektrische Schnittstellen:

Schnittstellen TypAnzahl der SchnittstellenAnschlussartProtokollRichtung
Nebensteckkontakt NS1Modular 8P8CSKBidirektional
Sprachkommunikation1Modular 8P8CZ-Bus P7Bidirektional

Arbeiten an Rufanlagen dürfen nur durch besonders geschulte Fachkräfte durchgeführt werden!
Die allgemeinen Regeln für Arbeiten an elektrischen Anlagen, die Vorgaben der aktuellen DIN VDE 0834-1 sowie die jeweiligen Sicherheitshinweise in der System-/Produktdokumentation sind einzuhalten.

Rufeinheiten mit Nebensteckkontakt (Modular 8P8C) optional mit Sprachkommunikation

Hierarchie: Rufeinrichtungen für Patienten

Kompatibel zu (den) System(en): Rufsystem P7

Zum Anschluss an: Zimmerbus

Montageort: Betten-/Aufenthaltsbereich

Montageart: Einbau in UP-Schalterdose nach DIN 49073

Befestigung: rasten, schrauben

Notwendiges Zubehör: Designrahmen für 55er Abdeckplatten z.B. ZUB-RA1-001 Art.Nr. HAC1001-I

Download Gebrauchsanweisung:
