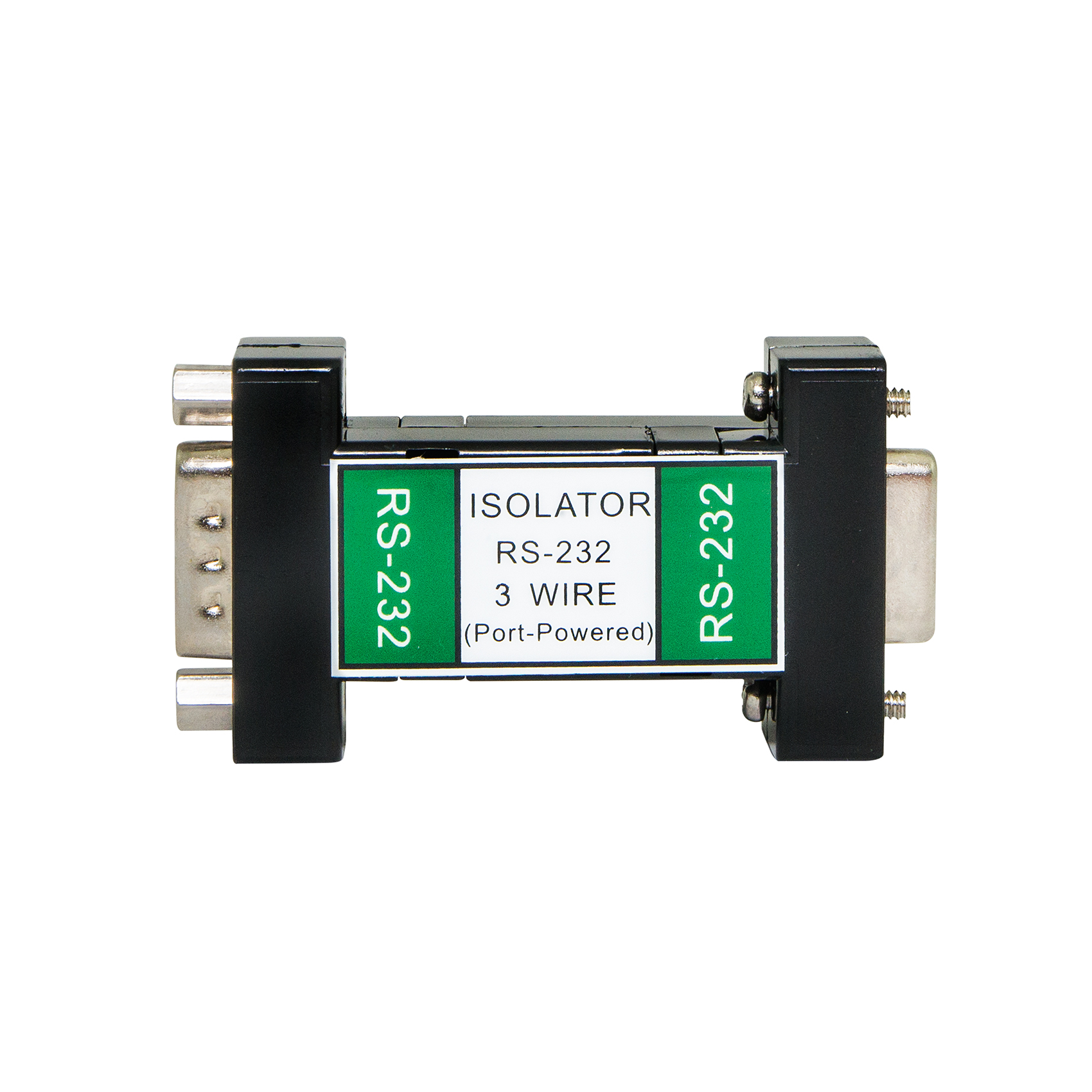

Systemtrenner ZUS-TR-RS232 374121 RS232-ISO-KONVER-5KV

Systemtrenner

ZUS-TR-RS232

Hersteller: hospicall

Anwendungsbereich: Hardwareschnittstellen, Konverter und Interfaces

Artikelnummer: 374121

Bezeichnung neu: Systemtrenner ZUS-TR-RS232

Kurzbeschreibung neu: ZUS-TR-RS232

Bezeichnung alt: RS232 / RS232 Konverter 5KV zur galvanischen Trennung von externen Gewerken (DECT, BMA), Anschluß 9 pol. D-Sub-Stecker auf 9pol. D-Sub-Buchse

Kurzbeschreibung alt: RS232-ISO-KONVER-5KV

Kompatibel zu: Rufsystem P7, System 834, Zubehör

Zum Anschluss an: Serielle Verbindung

Beschreibung Funktionen Technische Daten Montage- und Installationshinweise

als geprüfte und zugelassene Komponenten für die Verwendung in verschiedenen Systemen

Systemtrenner ZUS-TR-RS232RS232/RS232 (DSub9) zur sicheren Potentialtrennung mit 2 x MOPP (5 kV) nach DIN EN 60601-1

Artikelnummer: 374121

zum Schutz vor Strömen/Spannungen über RS232-Leitungen. Er ermöglicht die sichere serielle Verbindung von Systemen und Geräten durch galvanische Trennung nach DIN EN 60601-1. Die Installation erfolgt durch einfaches Einfügen in eine bestehende Verkabelung und verhält sich völlig transparent. Eine externe Stromquelle und die Installation von Treibern sind für den Betrieb nicht erforderlich. Der Systemtrenner erfüllt die Anforderungen an die elektrische Sicherheit von medizinischen elektrischen Geräten mit 2 x MOPP gemäß DIN EN 60601-1.

SystemtrennerRS232/RS232 (DSub9) zur sicheren Potentialtrennung mit 2 x MOPP (5 kV) nach DIN EN 60601-1

Funktionen:

Geprüfte Standards: EIA/TIA RS-232 CCITTV.24-Standard
Datendurchsatz: 300 bps – 912.000 bps
Stromaufnahme: < 10 mA (Entnahme aus der Schnittstelle)
Anschlüsse: RS-232 DCE/RS-232 DTE
Spannungsfestigkeit: 5.000 Vrms (AC) über 1 Min. (verstärkte Isolierung)
ESD-Schutz: 15 kV
Surge-Schutz: 600 W/s
Potentialtrennung mit 2 x MOPP (5 kV) nach DIN EN 60601-1
Erfüllte Normen: EN 55032:2015/AC:2016-07, EN 55035:2017

SystemtrennerRS232/RS232 (DSub9) zur sicheren Potentialtrennung mit 2 x MOPP (5 kV) nach DIN EN 60601-1

Technische Daten im Überblick:

Zum Anschluss an: Serielle Verbindung

Mechanische Daten:

Breite: 63 mm

Tiefe: 18 mm

Farbe: Schwarz

Gewicht Netto: 24 g

Zertifizierung: CE, REACH, RoHS

Elektrische Daten:

System: Rufsystem P7, System 834

Schutzklasse: IPx4

Stromaufnahme aktiv: 10 mA

Stromaufnahme passiv: 0 mA

Schutzbeschaltung: Verstärkte Isolierung

Spannungsfestigkeit: 5 kV

Umgebungsbedingungen:

Die DIN VDE 0834 stellt für viele Komponenten der Rufanlage Mindestanforderungen an die Resilienz gegen schädliche Umweltbedingungen. Diese werden durch die hospicall Produkte erfüllt oder übertroffen, sofern die Produkte so eingesetzt werden wie es in der Beschreibung angegeben wird.

Betriebstemperatur Min: 5 °C

Betriebstemperatur Max: 85 °C

Luftfeuchtigkeit Max: 95 %

Reinigungshinweise:

Zertifizierung: CE, REACH, RoHS

Arbeiten an Rufanlagen dürfen nur durch besonders geschulte Fachkräfte durchgeführt werden!
Die allgemeinen Regeln für Arbeiten an elektrischen Anlagen, die Vorgaben der aktuellen DIN VDE 0834-1 sowie die jeweiligen Sicherheitshinweise in der System-/Produktdokumentation sind einzuhalten.

Systemtrenner RS232/RS232 (DSub9) zur sicheren Potentialtrennung mit 2 x MOPP (5 kV) nach DIN EN 60601-1

Hierarchie: Hardwareschnittstellen, Konverter und Interfaces

Kompatibel zu (den) System(en): Rufsystem P7, System 834, Zubehör

Zum Anschluss an: Serielle Verbindung

Montageort: Gebäude-/Unterverteilung

Montageart: Hutschiene

Befestigung: stecken
