Rufgeräte RG-RT-NS-DIA 310026 RT-NS-DIA

Rufgeräte

RG-RT-NS-DIA

Hersteller: hospicall

Anwendungsbereich: Ruftaster mit Nebensteckkontakt

Artikelnummer: 310026

Bezeichnung neu: Rufgerät RG-RT-NS-DIA

Kurzbeschreibung neu: RG-RT-NS-DIA

Bezeichnung alt: Ruftaster mit Beruhigungslampe rot, Steckkontakt 8-polig und Diagnostikbuchse 4-polig

Kurzbeschreibung alt: RT-NS-DIA

Kompatibel zu: Rufsystem P3

Beschreibung Funktionen Technische Daten Montage- und Installationshinweise

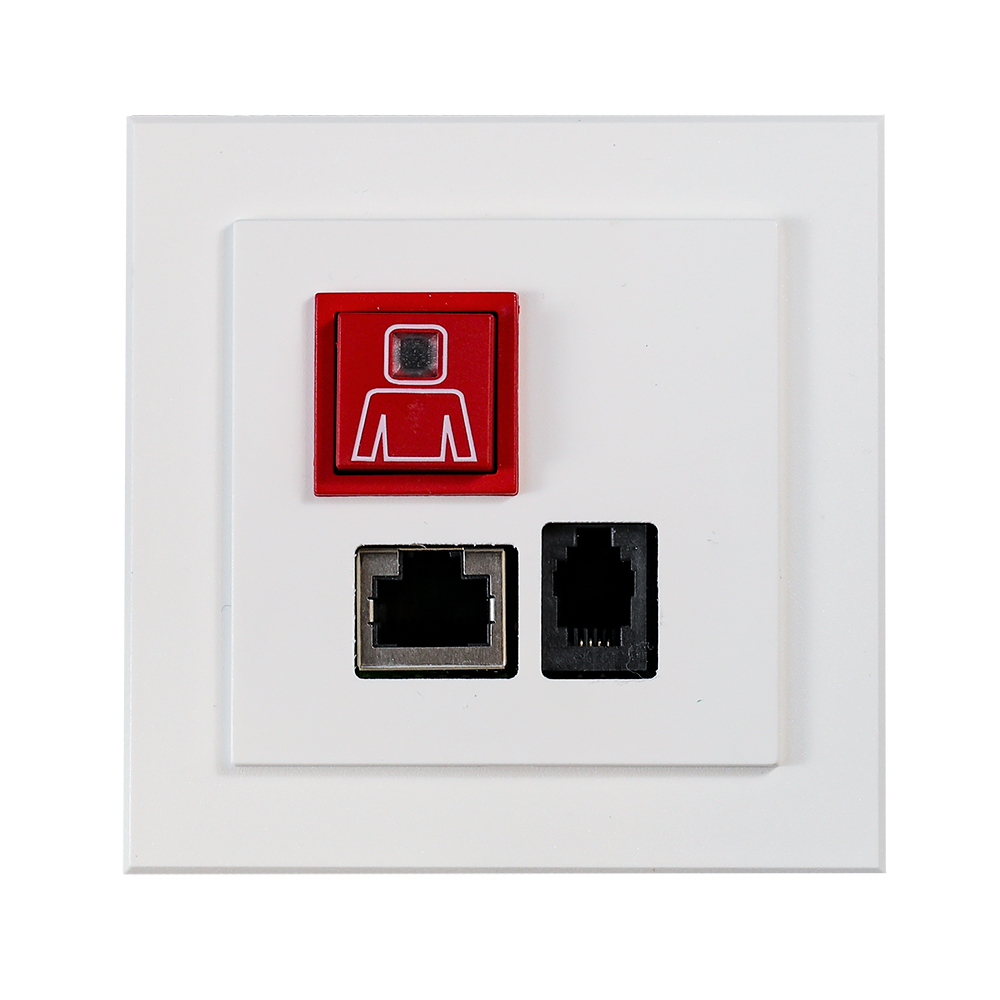

Rufgeräte RG-RT-NS-DIAzur Ruf-/Notrufauslösung durch Ruftaste rot und Nebensteckkontakt NS sowie Diagnostiksteckkontakt

Artikelnummer: 310026

sind die sicheren Rufeinrichtungen im Patienten- Bewohnerumfeld und verfügen über leicht zu ertastende, erhabene Bedienelemente, eine leicht zu reinigende glatte Oberfläche sowie Ruftaste rot mit Finde-/Beruhigungslicht, einen Nebensteckkontakt zum Anschluss von Handgeräten mit optionaler Steuerung von bis zu zwei Lichtquellen sowie einen Diagnostiksteckkontakt zum Anschluss von Zusatzgeräten wie hospicall Funkempfänger FU2 bzw. zur Aufschaltung von medizinischen diagnostischen Geräten über potentialfreie Schaltkontakte Der Systemanschluss und die Funktionsüberwachung erfolgt über das übergeordnete Zimmermodul oder Zimmerterminal

Rufgerätezur Ruf-/Notrufauslösung durch Ruftaste rot und Nebensteckkontakt NS sowie Diagnostiksteckkontakt

Funktionen:

Einfache Montage in Standard UP-Dosen (DIN 49073) und Installation am übergeordneten Modul/Terminal durch Schraub-Steck-Klemmen, rastende Montage der Zentralplatte auf der Einbaueinheit
Hygienische, leicht zu reinigende Oberfläche mit erhabenen Tasten für eine sichere Bedienung
Ruf-/Notrufauslösung durch Ruftaste (Ruhestrom) rot mit Pﬂegedienstsymbol, Findelicht (schwach leuchtend) im Ruhezustand und Beruhigungslicht (hell leuchtend) zur Signalisierung der Rufauslösung
Nebensteckkontakt (NS) für passende hospicall Handgeräte. Darüber Steuerung von bis zu zwei Lichtquellen in Verbindung mit passenden Handgeräten
Anschluss von Zusatzgeräten wie hospicall Funkempfänger FU2 bzw. zur Aufschaltung von medizinischen diagnostischen Geräten über potentialfreien Diagnostiksteckkontakt (Modular 4P4C)
Hinweis(e):
Beachten Sie die „Hinweise zur Nutzung von Neben- und Diagnostiksteckkontakten“ in der Produktdokumentation oder auf unserer Website.

Rufgerätezur Ruf-/Notrufauslösung durch Ruftaste rot und Nebensteckkontakt NS sowie Diagnostiksteckkontakt

Technische Daten im Überblick:

Mechanische Daten:

Breite: 81 mm

Höhe: 81 mm

Tiefe: 35 mm

Aufbauhöhe: 16 mm

Elektrische Daten:

Betriebsspannung: 24 V DC

Stromaufnahme aktiv: 27 mA

Stromaufnahme passiv: 8 mA

Umgebungsbedingungen:

Die DIN VDE 0834 stellt für viele Komponenten der Rufanlage Mindestanforderungen an die Resilienz gegen schädliche Umweltbedingungen. Diese werden durch die hospicall Produkte erfüllt oder übertroffen, sofern die Produkte so eingesetzt werden wie es in der Beschreibung angegeben wird.

Reinigungshinweise:

Arbeiten an Rufanlagen dürfen nur durch besonders geschulte Fachkräfte durchgeführt werden!
Die allgemeinen Regeln für Arbeiten an elektrischen Anlagen, die Vorgaben der aktuellen DIN VDE 0834-1 sowie die jeweiligen Sicherheitshinweise in der System-/Produktdokumentation sind einzuhalten.

Rufgeräte zur Ruf-/Notrufauslösung durch Ruftaste rot und Nebensteckkontakt NS sowie Diagnostiksteckkontakt

Hierarchie: Ruftaster mit Nebensteckkontakt

Kompatibel zu (den) System(en): Rufsystem P3
