Rufeinheiten

RE-RT-NST

Hersteller: hospicall

Design: Passend zu Designrahmen mit 55 mm Stichmaß
Anwendungsbereich: Rufeinrichtungen für Patienten
Artikelnummer: HP70840
Bezeichnung neu: Rufeinheit RE-RT-NST
Kurzbeschreibung neu: RE-RT-NST
Bezeichnung alt: Rufeinheit mit Ruftaste, Finde-/Beruhigungslicht rot und Nebensteckkontakt (Modular 8P8C) optional mit (TV-)Ton Steuerung
Kurzbeschreibung alt: RE-RT-NST
Kompatibel zu: Rufsystem P7
Zum Anschluss an: Zimmerbus

Jedem Bett muss eine Einrichtung zur Rufauslösung zugeordnet sein, die vom Patienten bequem und sicher erreichbar ist. Die Geräte von hospicall erfüllen nicht nur diese Anforderung der DIN VDE 0834-1, sondern berücksichtigen neben der intuitiven Bedienung durch die Patienten/Bewohner auch die Belange des Pflegedienstes bzw. der Haustechnik. Die hospicall Rufeinheiten passen in Standard-UP-Einbaudosen nach DIN 49073 und zu vielen Schalterprogrammen.

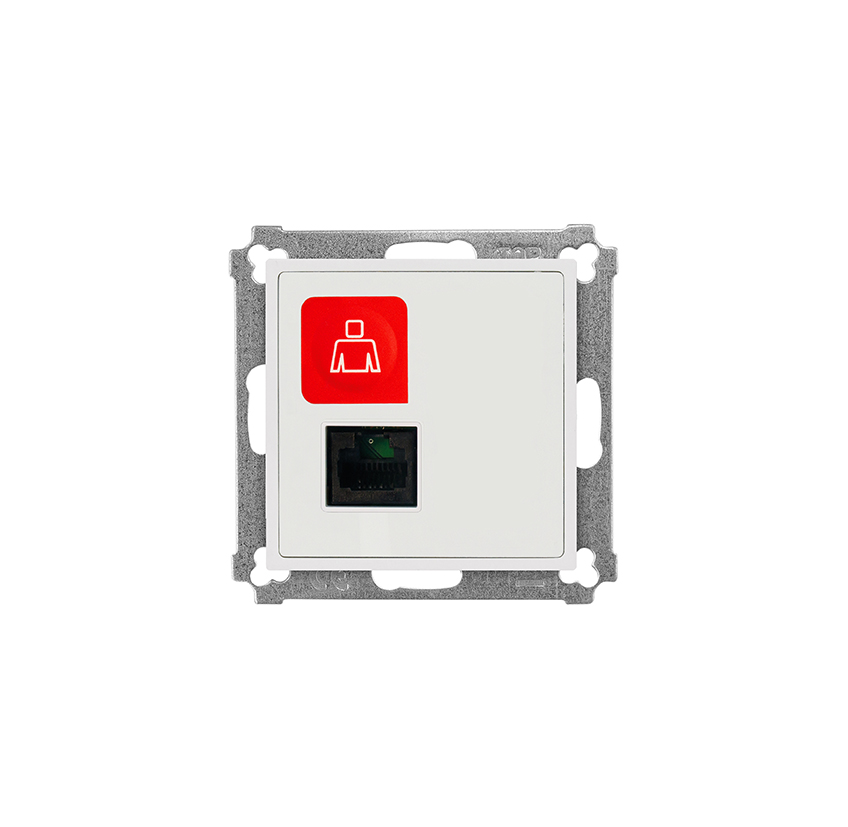

Rufeinheiten RE-RT-NSTmit Ruftaste, Nebensteckkontakt und TV-Ton-Steuerung

Artikelnummer: HP70840

sind die sicheren Rufeinrichtungen im Patienten-/Bewohnerumfeld und verfügen über eine leicht zu reinigende antibakterielle Folientastatur Ruftaste rot mit Finde-/Beruhigungslicht sowie einen Nebensteckkontakt zum Anschluss von Handgeräten, für die optionale Steuerung von bis zu zwei Lichtquellen sowie Eingangskontakte für TV-Ton (über Audio-Isolator). Der Anschluss erfolgt über das zugehörige ELA-Anschlussgerät (als 2fach Kombination). Die Wiedergabe und Steuerung erfolgt über geeignete Mehrfachtaster. Der Systemanschluss erfolgt über den Zimmerbus und die Funktionsüberwachung durch das übergeordnete Modul oder Terminal

Lieferumfang:

  • Abdeckplatte alpinweiß, antibakteriell
Rufeinheitenmit Ruftaste, Nebensteckkontakt und TV-Ton-Steuerung
  • Einfache Montage und Installation durch farbig gekennzeichnete Schraub-Steck-Klemmen in Standard UP-Dosen (tiefe Bauform)
  • Hygienische, leicht zu reinigende Oberfläche mit antibakterieller Folientastatur, Tasten mit eindeutigem Druckpunkt
  • Zentralplatten passend zu Designrahmen für 55er Zentralplatten
  • Ruf-/Notrufauslösung durch Ruftaste rot, mit Pflegedienstsymbol und Status-LED rot
  • Anschlussmöglichkeit zur Steuerung von bis zu zwei Lichtquellen über Stromstoßrelais
  • Nebensteckkontakt zum Anschluss von flexiblen Handgeräten
  • Steuerung von einem TV-Ton-Kanal über geeignete Mehrfachtaster
  • Zubehör:
  • Audio-Isolator, Art. Nr. HP70855, zur sicheren Einspeisung des TV-Tons
  • Rufeinheitenmit Ruftaste, Nebensteckkontakt und TV-Ton-Steuerung

    Technische Daten im Überblick:

    Zum Anschluss an: Zimmerbus

    Mechanische Daten:

    Breite: 71 mm

    Höhe: 71 mm

    Tiefe: 45 mm

    Aufbauhöhe: 15 mm

    Material: ABS, PC

    Design: Passend zu Designrahmen mit 55 mm Stichmaß

    Farbe: weiß, ähnlich RAL 9010

    Gewicht Netto: 80 g

    Zertifizierung: CE, REACH, RoHS

    Zum Anschluss an: ZB

    Elektrische Daten:

    System: Rufsystem P7

    Schutzklasse: IPx2

    Betriebsspannung: 12 V DC

    Stromaufnahme aktiv: 48 mA

    Stromaufnahme passiv: 8 mA

    Umgebungsbedingungen:

    Die DIN VDE 0834 stellt für viele Komponenten der Rufanlage Mindestanforderungen an die Resilienz gegen schädliche Umweltbedingungen. Diese werden durch die hospicall Produkte erfüllt oder übertroffen, sofern die Produkte so eingesetzt werden wie es in der Beschreibung angegeben wird.

    Betriebstemperatur Min: 5 °C

    Betriebstemperatur Max: 40 °C

    Luftfeuchtigkeit Max: 85 %

    Reinigungshinweise:

    Zertifizierung: CE, REACH, RoHS


    Download Reinigungshinweise:



    Elektrische Schnittstellen:

    Schnittstellen TypAnzahl der SchnittstellenAnschlussartProtokollRichtung
    Nebensteckkontakt NS1Modular 8P8CSKBidirektional
    (TV-)TON1SteckklemmeanalogIN

    Bedien Schnittstellen:

    ArtenRichtungFarbenFunktionAnzahlTypen
    manuellbidirektionalrotKonfigurierbar1Ruftaste rot

    Arbeiten an Rufanlagen dürfen nur durch besonders geschulte Fachkräfte durchgeführt werden!
    Die allgemeinen Regeln für Arbeiten an elektrischen Anlagen, die Vorgaben der aktuellen DIN VDE 0834-1 sowie die jeweiligen Sicherheitshinweise in der System-/Produktdokumentation sind einzuhalten.

    Rufeinheiten mit Ruftaste, Nebensteckkontakt und TV-Ton-Steuerung

    Hierarchie: Rufeinrichtungen für Patienten

    Kompatibel zu (den) System(en): Rufsystem P7

    Zum Anschluss an: Zimmerbus

    Montageort: Betten-/Aufenthaltsbereich

    Montageart: Einbau in UP-Schalterdose nach DIN 49073

    Befestigung: rasten, schrauben

    Notwendiges Zubehör: Designrahmen für 55er Abdeckplatten z.B. ZUB-RA1-001 Art.Nr. HAC1001-I

    Download Gebrauchsanweisung:
