Hersteller: hospicall

Design: Passend zu 55er Design-Rahmen

Anwendungsbereich: Hardwareschnittstellen, Konverter und Interfaces

Artikelnummer: HP70750

Bezeichnung neu: Interface IF-IO2-ZB

Kurzbeschreibung neu: IF-IO2-ZB

Bezeichnung alt: Interface mit jeweils zwei Ein- und Ausgängen zum Anschluss an P7 Zimmerbus

Kurzbeschreibung alt: IF-IO2-ZB

Kompatibel zu: Rufsystem P7

Zum Anschluss an: Zimmerbus

Beschreibung Funktionen Technische Daten Montage- und Installationshinweise

Komponenten, die speziell für einzelne Systeme konzipiert und zugelassen sind.

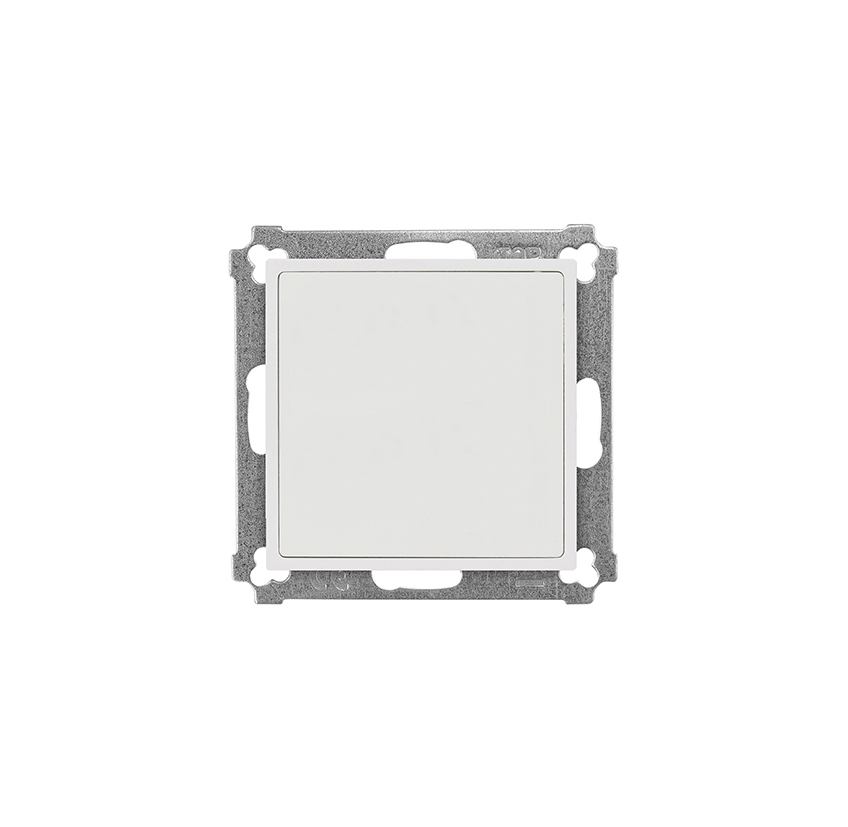

Interfaces IF-IO2-ZBmit jeweils zwei Ein- und Ausgängen zum Anschluss an P7 Zimmerbus

Artikelnummer: HP70750

zum Anschluss an den Zimmerbus verfügen über eine antibakterielle Folienoberfläche blind und ermöglichen die Einkopplung von Rufen und Meldungen über den Zimmerbus in das Rufsystem P7. So können z. B. spezielle Taster (z. B. in vandalismusgeschütztem Design, Pilztaster, Fußtaster etc.) mit und ohne Beruhigungslicht in das Rufsystem eingebunden werden. Beim Anschluss von Rufeinheiten mit Nebensteckkontakt aus dem System P3 bleibt die Abwurfruferkennung weiterhin aktiv. Die standardmäßige Ruftaste mit Finde-/Beruhigungslicht steht weiterhin zur Verfügung.

Lieferumfang:

Abdeckplatte alpinweiß, antibakteriell
Kurzanleitung 249034A

Interfacesmit jeweils zwei Ein- und Ausgängen zum Anschluss an P7 Zimmerbus

Funktionen:

Einfache Montage und Installation am Zimmerbus durch farbig gekennzeichnete Schraub-Steck-Klemmen, rastende Montage der Zentralplatte auf der Einbaueinheit und zweiteiligem Adressaufkleber für einfache Konfiguration
Hygienische, leicht zu reinigende antibakterielle Oberfläche
2 optoentkoppelte Eingänge 5–30 V AC/DC
Zwei Umschaltkontakte, max. mit je 30V DC / 1 A belastbar
Zwei Umschaltrelais zur Ankopplung externer Geräte. Für die Einhaltung der Potentialtrennung mit 2 x MOPP nach DIN EN60601-1 ist bauseits Sorge zu tragen (z. B. durch das Stromstoßrelais STST-01, Art. Nr. 320480, bzw. STST-02, Art. Nr. 320482)

Interfacesmit jeweils zwei Ein- und Ausgängen zum Anschluss an P7 Zimmerbus

Technische Daten im Überblick:

Zum Anschluss an: Zimmerbus

Mechanische Daten:

Breite: 71 mm

Höhe: 71 mm

Tiefe: 45 mm

Aufbauhöhe: 15 mm

Material: ABS, PC

Design: Passend zu 55er Design-Rahmen

Farbe: weiß, ähnlich RAL 9010

Gewicht Netto: 89 g

Zertifizierung: CE, REACH, RoHS

Zum Anschluss an: ZB

Elektrische Daten:

System: Rufsystem P7

Schutzklasse: IPx2

Betriebsspannung: 12 V DC

Stromaufnahme aktiv: 21 mA

Stromaufnahme passiv: 4 mA

Umgebungsbedingungen:

Die DIN VDE 0834 stellt für viele Komponenten der Rufanlage Mindestanforderungen an die Resilienz gegen schädliche Umweltbedingungen. Diese werden durch die hospicall Produkte erfüllt oder übertroffen, sofern die Produkte so eingesetzt werden wie es in der Beschreibung angegeben wird.

Betriebstemperatur Min: 5 °C

Betriebstemperatur Max: 40 °C

Luftfeuchtigkeit Max: 85 %

Reinigungshinweise:

Zertifizierung: CE, REACH, RoHS

Download Reinigungshinweise:

Elektrische Schnittstellen:

Schnittstellen Typ	Anzahl der Schnittstellen	Anschlussart	Protokoll	Richtung
Relais Ausgang (AS)	2	Schraub-Steck-Klemme	analog	OUT
Kontakt (RS)	2	Schraub-Steck-Klemme	analog	IN

Arbeiten an Rufanlagen dürfen nur durch besonders geschulte Fachkräfte durchgeführt werden!
Die allgemeinen Regeln für Arbeiten an elektrischen Anlagen, die Vorgaben der aktuellen DIN VDE 0834-1 sowie die jeweiligen Sicherheitshinweise in der System-/Produktdokumentation sind einzuhalten.

Interfaces mit jeweils zwei Ein- und Ausgängen zum Anschluss an P7 Zimmerbus

Hierarchie: Hardwareschnittstellen, Konverter und Interfaces

Kompatibel zu (den) System(en): Rufsystem P7

Zum Anschluss an: Zimmerbus

Montageort: Diensträume, Geschützter Einbau, z.B. in Zwischendecken, Sanitärbereiche

Montageart: Einbau in UP-Schalterdose nach DIN 49073

Befestigung: rasten, schrauben

Notwendiges Zubehör: Designrahmen für 55er Abdeckplatten z.B. ZUB-RA1-001 Art.Nr. HAC1001-I
