Interfaces IF-IO2-RT-ZB-TO HP70755 IF-IO2-RT-ZB-TO

Interfaces

IF-IO2-RT-ZB-TO

Hersteller: hospicall

Design: Passend zu Designrahmen mit 55 mm Stichmaß

Anwendungsbereich: Hardwareschnittstellen, Konverter und Interfaces

Artikelnummer: HP70755

Bezeichnung neu: Interface IF-IO2-RT-ZB-TO

Kurzbeschreibung neu: IF-IO2-RT-ZB-TO

Bezeichnung alt: Interface mit jeweils zwei Ein- und Ausgängen, Ruftaste mit Finde-/Beruhigungslicht rot, zur Ansteuerung eines Türsteuerung (Klingel und Türöffner) über den P7 Zimmerbus

Kurzbeschreibung alt: IF-IO2-RT-ZB-TO

Kompatibel zu: Rufsystem P7

Zum Anschluss an: Zimmerbus

Beschreibung Funktionen Technische Daten Montage- und Installationshinweise

Für die Verwendung in verschiedenen Systemen geprüfte und zugelassene Komponenten zur Ergänzung der Rufanlage.

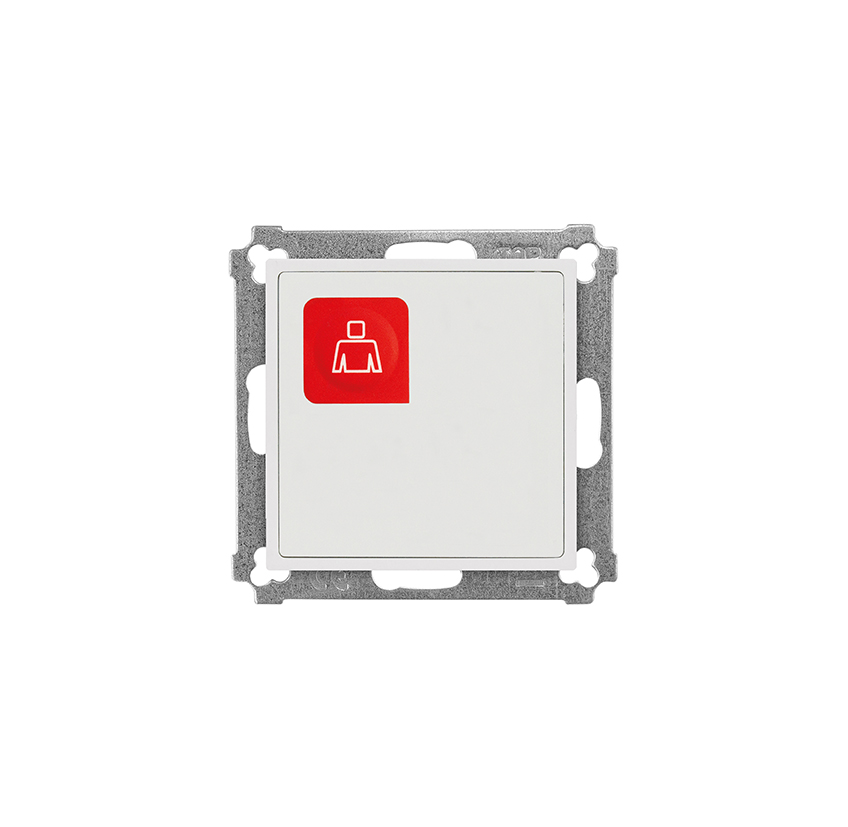

Interfaces IF-IO2-RT-ZB-TOmit jeweils zwei Ein- und Ausgängen, Ruftaste mit Finde-/Beruhigungslicht rot, zur Ansteuerung eines Türsteuerung (Klingel und Türöffner) über den P7 Zimmerbus

Artikelnummer: HP70755

zum Anschluss an den Zimmerbus verfügen über eine antibakterielle Folientastatur mit Ruftaste sowie ein Finde-/Beruhigungslicht, einen optoentkoppelten Eingang für einen externen Klingeltaster und Mikrofon sowie Ausgänge zum Anschluss eines Lautsprechers und eines elektronischen Türöffners. Alternativ zu externen Türsprechstellen kann die Türsprechstellenfunktion auch durch die Verwendung eines geeigneten Zimmerterminals (mit Sprachkommunikation) realisiert werden.

Lieferumfang:

Abdeckplatte alpinweiß, antibakteriell

Interfacesmit jeweils zwei Ein- und Ausgängen, Ruftaste mit Finde-/Beruhigungslicht rot, zur Ansteuerung eines Türsteuerung (Klingel und Türöffner) über den P7 Zimmerbus

Funktionen:

Einfache Montage und Installation am Zimmerbus durch farbig gekennzeichnete Schraub-Steck-Klemmen, rastende Montage der Zentralplatte auf der Einbaueinheit und zweiteiligem Adressaufkleber für einfache Konfiguration
Hygienische, leicht zu reinigende antibakterielle Folientastatur mit erhabenen Tasten und eindeutigem Druckpunkt für eine sichere Bedienung
Ruf-/Notrufauslösung durch Ruftaste mit Pﬂegedienstsymbol rot, ähnl. RAL 3000, mit Findelicht (schwach leuchtend) im Ruhezustand und Beruhigungslicht (hell leuchtend) zur Signalisierung der Rufauslösung
Optoentkoppelter Eingang 5–30 V AC/DC
Zwei Umschaltrelais zur Ankopplung externer Geräte, z. B. elektronischer Türöffner, sowie für externes Beruhigungslicht, max. mit je 30V DC / 1 A belastbar
Für die Einhaltung der Potentialtrennung mit 2 x MOPP nach DIN EN60601-1 ist bauseits Sorge zu tragen (z. B. durch das Stromstoßrelais STST-01, Art. Nr. 320480, bzw. STST-02, Art. Nr. 320482)
Mikrofonverstärker und Mikrofon sowie Anschlussklemme für externes Mikrofon und Lautsprecher (z. B. in Türsprechstellen)

Interfacesmit jeweils zwei Ein- und Ausgängen, Ruftaste mit Finde-/Beruhigungslicht rot, zur Ansteuerung eines Türsteuerung (Klingel und Türöffner) über den P7 Zimmerbus

Technische Daten im Überblick:

Zum Anschluss an: Zimmerbus

Mechanische Daten:

Breite: 71 mm

Höhe: 71 mm

Tiefe: 45 mm

Aufbauhöhe: 15 mm

Material: ABS, PC

Design: Passend zu Designrahmen mit 55 mm Stichmaß

Farbe: weiß, ähnlich RAL 9010

Gewicht Netto: 94 g

Zertifizierung: CE, REACH, RoHS

Zum Anschluss an: ZB

Elektrische Daten:

System: Rufsystem P7

Schutzklasse: IPx2

Betriebsspannung: 12 V DC

Stromaufnahme aktiv: 49 mA

Stromaufnahme passiv: 5 mA

Umgebungsbedingungen:

Die DIN VDE 0834 stellt für viele Komponenten der Rufanlage Mindestanforderungen an die Resilienz gegen schädliche Umweltbedingungen. Diese werden durch die hospicall Produkte erfüllt oder übertroffen, sofern die Produkte so eingesetzt werden wie es in der Beschreibung angegeben wird.

Betriebstemperatur Min: 5 °C

Betriebstemperatur Max: 40 °C

Luftfeuchtigkeit Max: 85 %

Reinigungshinweise:

Zertifizierung: CE, REACH, RoHS

Download Reinigungshinweise:

Elektrische Schnittstellen:

Schnittstellen Typ	Anzahl der Schnittstellen	Anschlussart	Protokoll	Richtung
Relais Ausgang (AS)	2	Schraub-Steck-Klemme	analog	OUT
Kontakt (RS)	2	Schraub-Steck-Klemme	analog	IN

Arbeiten an Rufanlagen dürfen nur durch besonders geschulte Fachkräfte durchgeführt werden!
Die allgemeinen Regeln für Arbeiten an elektrischen Anlagen, die Vorgaben der aktuellen DIN VDE 0834-1 sowie die jeweiligen Sicherheitshinweise in der System-/Produktdokumentation sind einzuhalten.

Interfaces mit jeweils zwei Ein- und Ausgängen, Ruftaste mit Finde-/Beruhigungslicht rot, zur Ansteuerung eines Türsteuerung (Klingel und Türöffner) über den P7 Zimmerbus

Hierarchie: Hardwareschnittstellen, Konverter und Interfaces

Kompatibel zu (den) System(en): Rufsystem P7

Zum Anschluss an: Zimmerbus

Montageort: Geschützter Einbau, z.B. in Zwischendecken

Montageart: Einbau in UP-Schalterdose nach DIN 49073

Befestigung: rasten, schrauben

Notwendiges Zubehör: Designrahmen für 55er Abdeckplatten z.B. ZUB-RA1-001 Art.Nr. HAC1001-I
