Artikelnummer: HPG290003
zum Anschluss an geeignete Zimmermodule/Zimmerterminals mit Ruhestromeingang verfügen über eine leicht zu reinigende Oberfläche mit großer Ruftaste rot, Finde-/Beruhigungslicht und Pflegedienstsymbol.
Lieferumfang:
Funktionen:
Technische Daten im Überblick:
Zum Anschluss an: Analog-Ausgang
Mechanische Daten:
Breite: 81 mm
Höhe: 81 mm
Tiefe: 30 mm
Material: ABS, PC
Design: Gira Standard 55 Reinweiß glänzend
Zertifizierung: CE, REACH, RoHS
Elektrische Daten:
System: Rufsystem P3, System 834
Schutzklasse: IPx4
Betriebsspannung: 24 V DC
Stromaufnahme aktiv: 19 mA
Stromaufnahme passiv: 3 mA
Umgebungsbedingungen:
Die DIN VDE 0834 stellt für viele Komponenten der Rufanlage Mindestanforderungen an die Resilienz gegen schädliche Umweltbedingungen. Diese werden durch die hospicall Produkte erfüllt oder übertroffen, sofern die Produkte so eingesetzt werden wie es in der Beschreibung angegeben wird.
Betriebstemperatur Min: 5 °C
Betriebstemperatur Max: 40 °C
Luftfeuchtigkeit Max: 95 %
Reinigungshinweise:
Zertifizierung: CE, REACH, RoHS
Elektrische Schnittstellen:
| Schnittstellen Typ | Anzahl der Schnittstellen | Anschlussart | Protokoll | Richtung |
|---|---|---|---|---|
| Kontakt (RS) | 1 | Schraub-Steck-Klemme | analog | OUT |
Bedien Schnittstellen:
| Arten | Richtung | Farben | Funktion | Anzahl | Typen |
|---|---|---|---|---|---|
| manuell | Ausgang | rot | Rufauslösung | 1 | Ruftaste rot |
Arbeiten an Rufanlagen dürfen nur durch besonders geschulte Fachkräfte durchgeführt werden!
Die allgemeinen Regeln für Arbeiten an elektrischen Anlagen, die Vorgaben der aktuellen DIN VDE 0834-1 sowie die jeweiligen Sicherheitshinweise in der System-/Produktdokumentation sind einzuhalten.

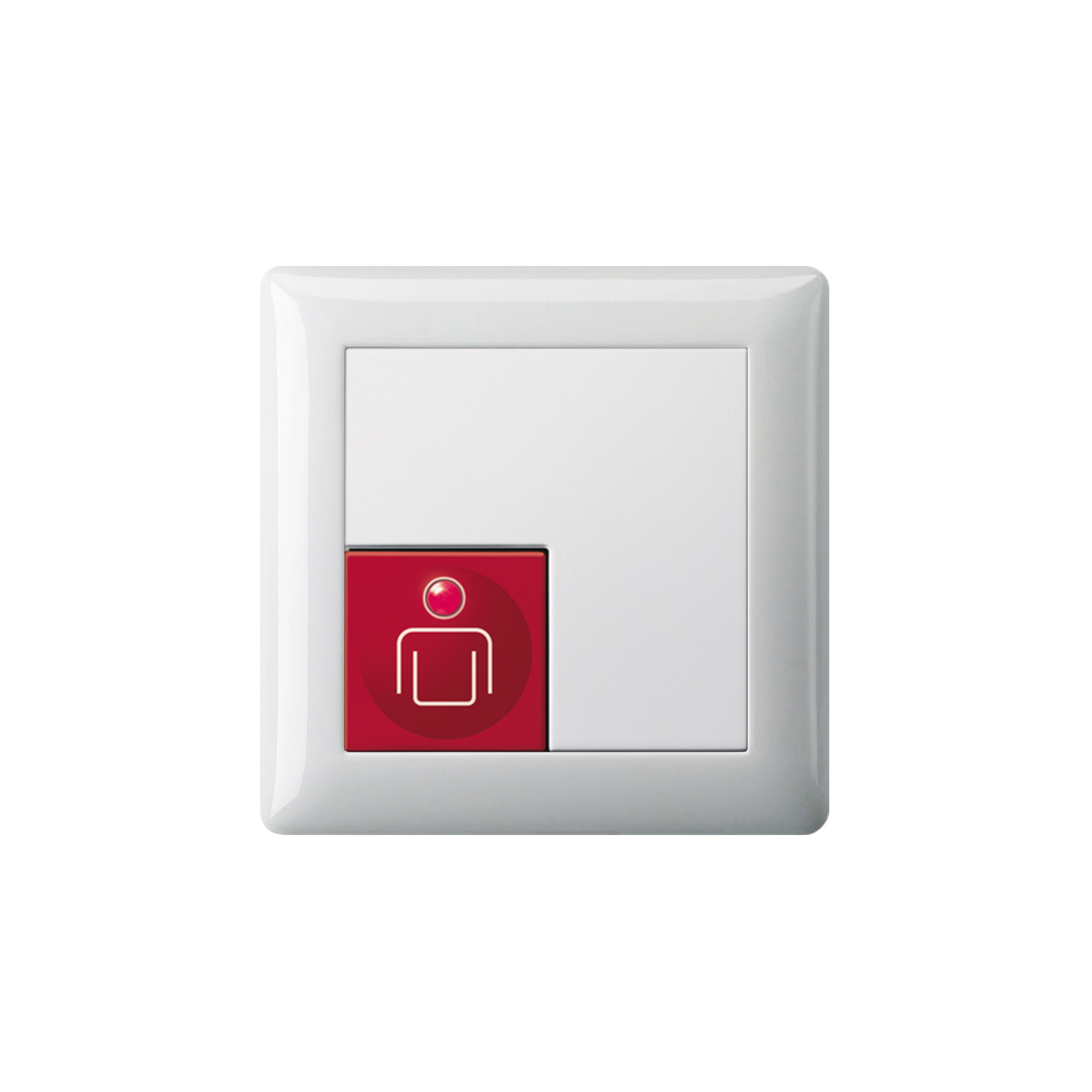

Ruftaster mit Ruftaste rot, Finde-/Beruhigungslicht und Öffnerkontakt
Hierarchie: Ruftaster mit erhöhtem Feuchtigkeitsschutz für den Sanitärbereich
Kompatibel zu (den) System(en): System 834
Zum Anschluss an: Analog-Ausgang
Montageort: Bäder/Sanitärbereiche, Betten-/Aufenthaltsbereich, Patienten- und Funktionsräumen
Montageart: Einbau in UP-Schalterdose nach DIN 49073;Wand- und Deckenmontage
Befestigung: rasten, schrauben
