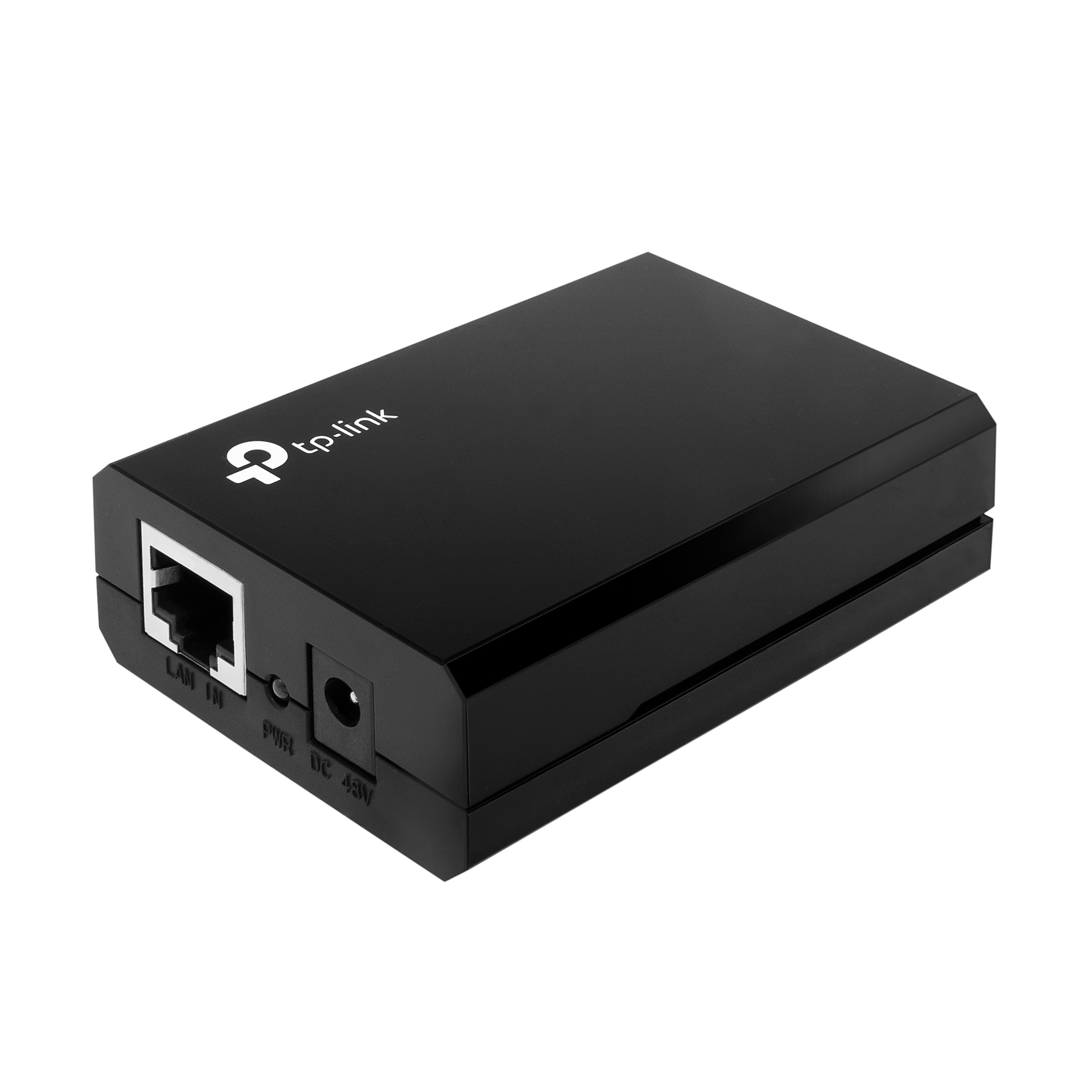

Powerinjektoren EV-POE-INJ 343010 TL-POE150S

Powerinjektoren

EV-POE-INJ

Hersteller: hospicall

Anwendungsbereich: Systemzubehör

Artikelnummer: 343010

Bezeichnung neu: Powerinjektor EV-POE-INJ

Kurzbeschreibung neu: EV-POE-INJ

Bezeichnung alt: Power over Ethernet Injector D5

Kurzbeschreibung alt: TL-POE150S

Kompatibel zu: Personenschutzsystem D5

Beschreibung Funktionen Technische Daten Montage- und Installationshinweise

Für die Verwendung in verschiedenen Systemen geprüfte und zugelassene Komponenten zur Ergänzung der Rufanlage.

Powerinjektoren EV-POE-INJzur Spannungsversorgung der Wandleser über die Netzwerkstruktur

Artikelnummer: 343010

ermöglicht die Übertragung von elektrischem Strom und Daten über die vorhandene Ethernet-Infrastruktur und über ein gemeinsames Ethernet-Kabel. Die Verlegung zusätzlicher Stromkabel ist hierdurch nicht erforderlich. Durch den PoE-Injektor kann die Versorgung der D5 Lesermodule über die vorhandene Netzwerkinfrastruktur erfolgen.

Powerinjektorenzur Spannungsversorgung der Wandleser über die Netzwerkstruktur

1 x RJ45 LAN-Port 10/100/1000 Mbps Auto-Negotiation

1 x RJ45 PoE-Port 10/100/1000 Mbps Auto-Negotiation

1 x Eingang Spannungsversorgung 48 V DC

Erfüllt Standards: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3af

Kompatibel mit PoE-, PDs- und PoE-Splittern

Externe 230-VAC-/48-VDC-Spannungsversorgung im Lieferumfang enthalten

Kabel Typ RJ45 CAT5 UTP

Status LED Versorgungsspannung

Hinweis:

Bei Verwendung des PoE-Injektors ist auf eine sichere Trennung zur Rufanlage z.B. durch Verwendung des Ethernet Trenners Art.Nr.:300022 zu achten.

Powerinjektorenzur Spannungsversorgung der Wandleser über die Netzwerkstruktur

Technische Daten im Überblick:

Mechanische Daten:

Breite: 75 mm

Höhe: 102 mm

Tiefe: 24 mm

Material: St

Farbe: schwarz, ähnlich RAL 9011

Zertifizierung: CE, REACH, RoHS

Zum Anschluss an: RJ45

Elektrische Daten:

System: Personenschutzsystem D5

Umgebungsbedingungen:

Die DIN VDE 0834 stellt für viele Komponenten der Rufanlage Mindestanforderungen an die Resilienz gegen schädliche Umweltbedingungen. Diese werden durch die hospicall Produkte erfüllt oder übertroffen, sofern die Produkte so eingesetzt werden wie es in der Beschreibung angegeben wird.

Betriebstemperatur Min: 5 °C

Betriebstemperatur Max: 40 °C

Luftfeuchtigkeit Max: 85 %

Reinigungshinweise:

Zertifizierung: CE, REACH, RoHS

Elektrische Schnittstellen:

Schnittstellen Typ	Anzahl der Schnittstellen	Anschlussart	Protokoll	Richtung
Ethernet (LAN)	1	RJ45	Ethernet	Bidirektional

Arbeiten an Rufanlagen dürfen nur durch besonders geschulte Fachkräfte durchgeführt werden!
Die allgemeinen Regeln für Arbeiten an elektrischen Anlagen, die Vorgaben der aktuellen DIN VDE 0834-1 sowie die jeweiligen Sicherheitshinweise in der System-/Produktdokumentation sind einzuhalten.

Powerinjektoren zur Spannungsversorgung der Wandleser über die Netzwerkstruktur

Hierarchie: Systemzubehör

Kompatibel zu (den) System(en): Personenschutzsystem D5

Montageort: Gebäude-/Unterverteilung, Geschützter Einbau, z.B. in Zwischendecken
