Flurdisplays DP2-DA-GB 310592 DP-DOPPEL

Flurdisplays

DP2-DA-GB

Hersteller: hospicall

Anwendungsbereich: Klartextanzeigen/Informationsdisplays

Artikelnummer: 310592

Bezeichnung neu: Flurdisplay DP2-DA-GB

Kurzbeschreibung neu: DP2-DA-GB

Bezeichnung alt: Flur Display zweiseitig Deckenbefestigung

Kurzbeschreibung alt: DP-DOPPEL

Kompatibel zu: System 834

Zum Anschluss an: Gruppenbus

Beschreibung Funktionen Technische Daten Montage- und Installationshinweise

Im Flurbereich jedes Raumes mit Rufmöglichkeit ist zwingend die Zimmersignalleuchte mit rotem Leuchtfeld (Rufe) und grünem Leuchtfeld (Anwesenheit) über oder neben der Eingangstür vorzusehen. Zusätzliche Leuchtfelder (weiß, gelb) für weitere Anwesenheiten und für Zusatzinformationen sind zulässig.

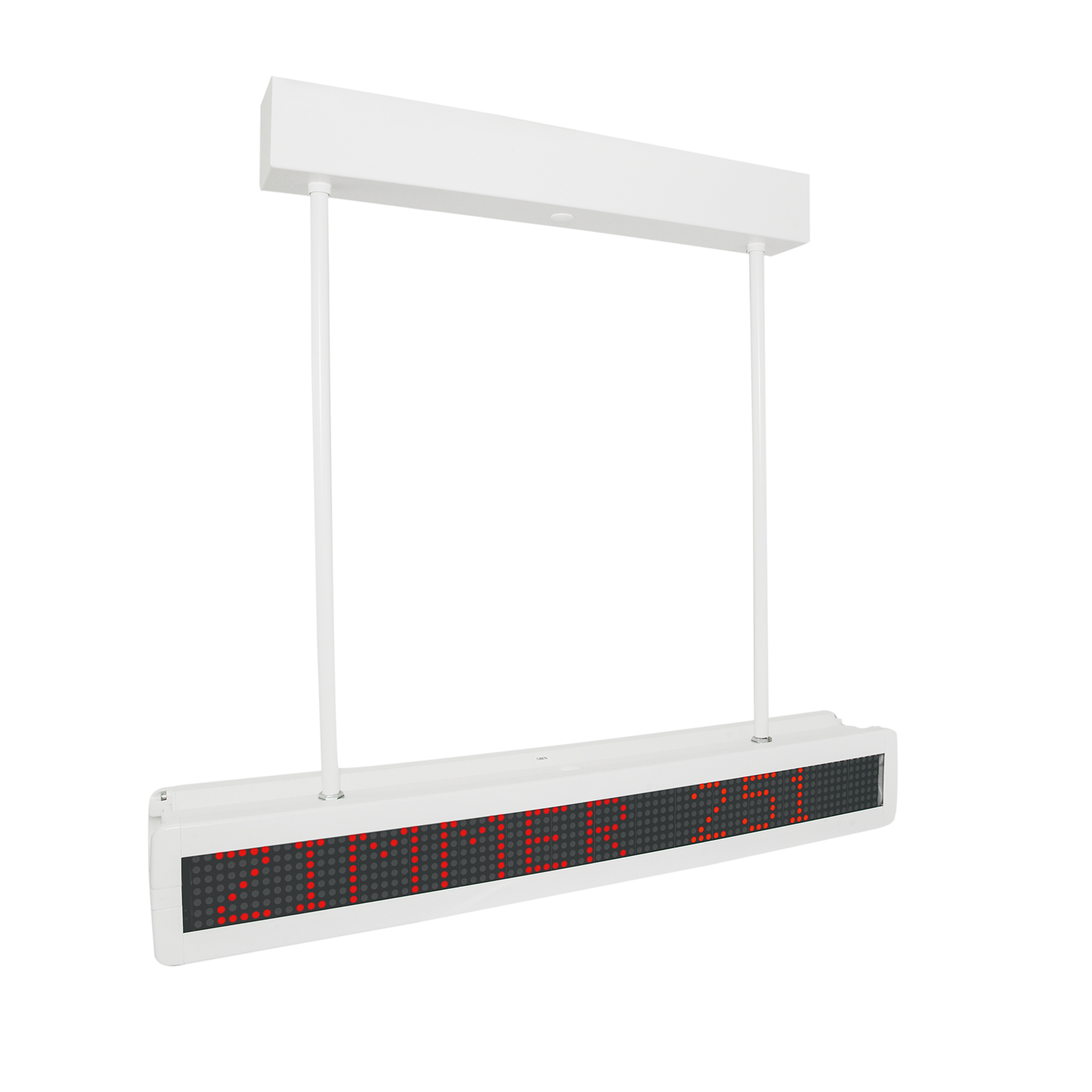

Flurdisplays DP2-DA-GBbeidseitig, zur Deckenbefestigung

Artikelnummer: 310592

als Sammelanzeigen im Flur verfügen über zwei rückseitig aneinandermontierte 13-stellige LED-Punktmatrix-Displays mit kontrasterhöhenden und entspiegelten Frontscheiben für die Klartextanzeige von Rufmeldungen aus den zugehörigen/konfigurierten Bereichen. Lieferung inklusive Pendelrohre, Baldachin und Befestigungsmaterial für die Deckenmontage Geeignet zum Anschluss an den Gruppenbus.

Flurdisplaysbeidseitig, zur Deckenbefestigung

Funktionen:

Zwei rückseitig verbundene Flur-Displays, inklusive Baldachin, Pendelrohre und Befestigungsmaterial für die Deckenmontage
Zum Anschluss an den Gruppenbus
Kontrasterhöhende entspiegelte Frontscheiben
Doppelseitiges selbstleuchtendes 2 x 16-stelliges, 58 mm hohes 5 x 8-Punktmatrix-Display
Farbliche Unterscheidung der Anzeige von Rufinformationen (rot) sowie Datum und Uhrzeit (grün), wenn keine Rufe anstehen
Integrierte Helligkeitssteuerung
Automatische Schriftartumstellung bei mehr als 13 darzustellenden Zeichen
Tongenerator zur akustischen Rufmeldung, unterschiedlich konfigurierbar mit zwei verschiedenen Lautstärken für Tag- und Nachtbetrieb

Flurdisplaysbeidseitig, zur Deckenbefestigung

Technische Daten im Überblick:

Zum Anschluss an: Gruppenbus

Mechanische Daten:

Breite: 660 mm

Tiefe: 100 mm

Länge: 500 mm

Material: Alu, St

Farbe: Weiß, ähnl. RAL 9010

Zertifizierung: CE, REACH, RoHS

Zum Anschluss an: GB

Elektrische Daten:

System: Rufsystem P3, System 834

Schutzklasse: IPx4

Betriebsspannung: 24 V DC

Stromaufnahme aktiv: 170 mA

Stromaufnahme passiv: 70 mA

Umgebungsbedingungen:

Die DIN VDE 0834 stellt für viele Komponenten der Rufanlage Mindestanforderungen an die Resilienz gegen schädliche Umweltbedingungen. Diese werden durch die hospicall Produkte erfüllt oder übertroffen, sofern die Produkte so eingesetzt werden wie es in der Beschreibung angegeben wird.

Betriebstemperatur Min: 5 °C

Betriebstemperatur Max: 40 °C

Luftfeuchtigkeit Max: 85 %

Reinigungshinweise:

Zertifizierung: CE, REACH, RoHS

Elektrische Schnittstellen:

Schnittstellen Typ	Anzahl der Schnittstellen	Anschlussart	Protokoll	Richtung
Gruppenbus	1	Schraub-Steck-Klemme	Gruppenbus	Bidirektional

Arbeiten an Rufanlagen dürfen nur durch besonders geschulte Fachkräfte durchgeführt werden!
Die allgemeinen Regeln für Arbeiten an elektrischen Anlagen, die Vorgaben der aktuellen DIN VDE 0834-1 sowie die jeweiligen Sicherheitshinweise in der System-/Produktdokumentation sind einzuhalten.

Flurdisplays beidseitig, zur Deckenbefestigung

Hierarchie: Klartextanzeigen/Informationsdisplays

Kompatibel zu (den) System(en): System 834

Zum Anschluss an: Gruppenbus

Montageort: Flure und öffentliche Bereiche

Montageart: Deckenmontage hängend

Befestigung: schrauben
