Bedieneinheiten

BE-AW-RT

Hersteller: hospicall

Design: Passend zu Designrahmen mit 55 mm Stichmaß
Anwendungsbereich: Bediengeräte für den Pflegedienst am Zimmereingang
Artikelnummer: HP70600
Bezeichnung neu: Bedieneinheit BE-AW-RT
Kurzbeschreibung neu: BE-AW-RT
Bezeichnung alt: Bedieneinheit mit Anwesenheitstaste mit Status LED grün und Ruftaste rot mit Finde-/Beruhigungslicht rot
Kurzbeschreibung alt: BE-AW-RT
Kompatibel zu: Rufsystem P7
Zum Anschluss an: Zimmerbus

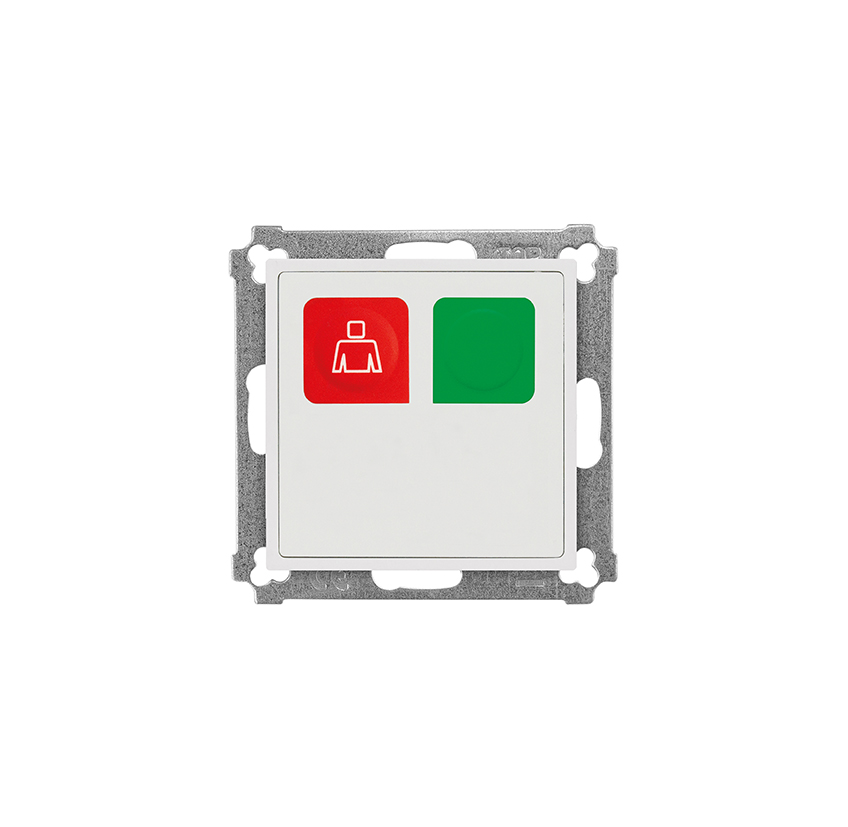

Bedieneinheiten BE-AW-RTmit Anwesenheits- und Ruftaste

Artikelnummer: HP70600

sind die Bedieneinrichtungen für den Pflegedienst am Eingang von Patienten- und Funktionsräumen zum Anschluss an den Zimmerbus. Die Montage erfolgt in Standard UP-Dosen (tiefe Bauform) und die farbig codierten Schraub-/Steckklemmen ermöglichen eine einfache und fehlerfreie Installation. Die Zentralplatten (passend zu Designrahmen für 55er Zentralplatten) verfügen über eine hygienische, leicht zu reinigende und antibakterielle Folientastatur mit eindeutigem Druckpunkt für eine sichere Bedienung. Die Steuerung der Rufabstellung, der Rufnachsendung sowie der Anwesenheitsanzeige erfolgt durch die Anwesenheitstaste (grün) mit Status-LED sowie integriertem, konfigurierbaren Schallgeber. Die Ruf-/Notrufauslösung erfolgt durch die Ruftaste mit Findelicht rot, (schwach leuchtend) im Ruhezustand und Beruhigungslicht (hell leuchtend) zur Signalisierung der Rufauslösung sowie Pflegedienstsymbol.

Lieferumfang:

  • Abdeckplatte alpinweiß, antibakteriell
Bedieneinheitenmit Anwesenheits- und Ruftaste

Funktionen:

  • Bedieneinrichtungen für den Pflegedienst am Zimmereingang von Patienten- und Funktionsräumen
  • Einfache Montage und Installation durch farbig gekennzeichnete Schraub-Steck-Klemmen in Standard UP-Dosen (tiefe Bauform)
  • Hygienische, leicht zu reinigende Oberfläche mit antibakterieller Folientastatur, Tasten mit eindeutigem Druckpunkt
  • Zentralplatten passend zu Designrahmen für 55er Zentralplatten
  • Konfigurierbarer Schallgeber für die akustische Rufnachsendung
  • Ruf-/Notrufauslösung durch Ruftaste rot, mit Pflegedienstsymbol und Status-LED rot
  • Anwesenheitsmarkierung 1 durch Anwesenheitstaste grün mit Status-LED grün
Bedieneinheitenmit Anwesenheits- und Ruftaste

Technische Daten im Überblick:

Zum Anschluss an: Zimmerbus

Mechanische Daten:

Breite: 71 mm

Höhe: 71 mm

Tiefe: 45 mm

Aufbauhöhe: 15 mm

Material: ABS, PC

Design: Passend zu Designrahmen mit 55 mm Stichmaß

Farbe: weiß, ähnlich RAL 9010

Gewicht Netto: 46 g

Zertifizierung: CE, REACH, RoHS

Zum Anschluss an: ZB

Elektrische Daten:

System: Rufsystem P7

Schutzklasse: IPx2

Betriebsspannung: 12 V DC

Stromaufnahme aktiv: 41 mA

Stromaufnahme passiv: 4.1 mA

Umgebungsbedingungen:

Die DIN VDE 0834 stellt für viele Komponenten der Rufanlage Mindestanforderungen an die Resilienz gegen schädliche Umweltbedingungen. Diese werden durch die hospicall Produkte erfüllt oder übertroffen, sofern die Produkte so eingesetzt werden wie es in der Beschreibung angegeben wird.

Betriebstemperatur Min: 5 °C

Betriebstemperatur Max: 40 °C

Luftfeuchtigkeit Max: 85 %

Reinigungshinweise:

Zertifizierung: CE, REACH, RoHS


Download Reinigungshinweise:



Bedien Schnittstellen:

ArtenRichtungFarbenFunktionAnzahlTypen
manuellAusganggrünAnwesenheit1Anwesenheitstaste AW1 grün
manuellbidirektionalrotKonfigurierbar1Ruftaste rot

Arbeiten an Rufanlagen dürfen nur durch besonders geschulte Fachkräfte durchgeführt werden!
Die allgemeinen Regeln für Arbeiten an elektrischen Anlagen, die Vorgaben der aktuellen DIN VDE 0834-1 sowie die jeweiligen Sicherheitshinweise in der System-/Produktdokumentation sind einzuhalten.

Bedieneinheiten mit Anwesenheits- und Ruftaste

Hierarchie: Bediengeräte für den Pflegedienst am Zimmereingang

Kompatibel zu (den) System(en): Rufsystem P7

Zum Anschluss an: Zimmerbus

Montageort: Betten-/Aufenthaltsbereich

Montageart: Einbau in UP-Schalterdose nach DIN 49073

Befestigung: rasten, schrauben

Notwendiges Zubehör: Designrahmen für 55er Abdeckplatten z.B. ZUB-RA1-001 Art.Nr. HAC0101-I
