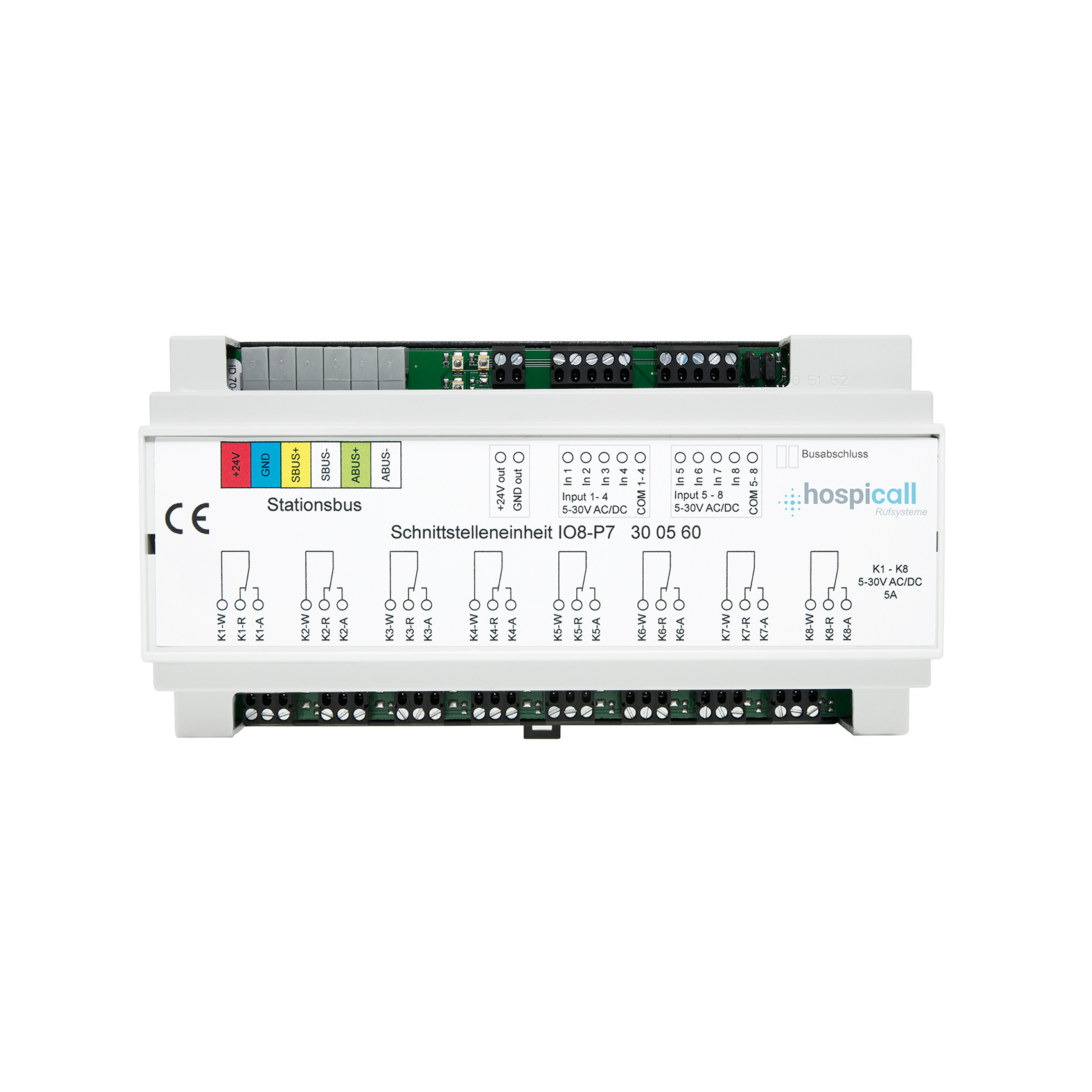

Schnittstellenmodule IF-IO8mit insgesamt 8 Ein-und Ausgängen mit sicherer Trennung (2xMOPP) zur RufanlageArtikelnummer: 300560
ermöglichen die sicher Anbindung externer Systeme an den Stationsbus P7. Eingangsseitig über zwei gruppen Potentialgetrennten und getrennte
Technische Daten im Überblick:
Zum Anschluss an: Stationsbus
Mechanische Daten:
Breite: 156 mm
Höhe: 90 mm
Tiefe: 59 mm
Aufbauhöhe: 10 mm
Material: PC
Farbe: grau, ähnlich RAL 7035
Zertifizierung: CE, REACH, RoHS
Elektrische Daten:
System: Rufsystem P7
Betriebsspannung: 24 V DC
Stromaufnahme aktiv: 150 mA
Stromaufnahme passiv: 22 mA
Umgebungsbedingungen:
Die DIN VDE 0834 stellt für viele Komponenten der Rufanlage Mindestanforderungen an die Resilienz gegen schädliche Umweltbedingungen. Diese werden durch die hospicall Produkte erfüllt oder übertroffen, sofern die Produkte so eingesetzt werden wie es in der Beschreibung angegeben wird.
Betriebstemperatur Min: 5 °C
Betriebstemperatur Max: 40 °C
Luftfeuchtigkeit Max: 70 %
Reinigungshinweise:
Zertifizierung: CE, REACH, RoHS
Elektrische Schnittstellen:
| Schnittstellen Typ | Anzahl der Schnittstellen | Anschlussart | Protokoll | Richtung |
|---|---|---|---|---|
| Stationsbus | 1 | Schraub-Steck-Klemme | S-Bus P7 | Bidirektional |
Arbeiten an Rufanlagen dürfen nur durch besonders geschulte Fachkräfte durchgeführt werden!
Die allgemeinen Regeln für Arbeiten an elektrischen Anlagen, die Vorgaben der aktuellen DIN VDE 0834-1 sowie die jeweiligen Sicherheitshinweise in der System-/Produktdokumentation sind einzuhalten.
Schnittstellenmodule mit insgesamt 8 Ein-und Ausgängen mit sicherer Trennung (2xMOPP) zur Rufanlage
Hierarchie: Hardwareschnittstellen, Konverter und Interfaces
Kompatibel zu (den) System(en): Rufsystem P7
Zum Anschluss an: Stationsbus
Montageort: Gebäude-/Unterverteilung
Montageart: Hutschiene
Befestigung: rasten, schrauben
